1  前言

琉璃瓦屋麵由於其簡潔、大方，規格多樣在現在建築中得到廣泛推廣，但由於古建築琉璃瓦坡屋麵施工方法越來越被人們遺忘。我公司根據多年的施工經驗，通過多個工程不斷積累、完善，匯總形成本施工工法；采用本工法施工的屋麵拚接緊湊，搭接嚴密，脊、溝順直，屋麵防水效果好，觀感質量上乘。

2  特點

2.0.1  本工法強調施工放樣(分中、排瓦當、號壟)能有效地控製瓦件線條順直，使得整個建築整齊美觀。

2.0.2  采用本工法施工易於保證琉璃瓦的鋪設質量，能確保瓦件鋪設的安全性、牢固性，施工完後的琉璃瓦屋麵拚接緊湊，搭接嚴密，屋脊、簷溝順直，屋麵防水效果好，成型後的觀感質量很好。

2.0.3  本工法能較直觀指導現場施工，便於事後質量檢查和控製。

3  適用範圍

本工法可用於坡屋麵琉璃瓦仿古建築使用。屋麵坡度為250-600

4  工藝原理

本工法采用水泥混合砂漿（摻合料為粘土膏,因粘土膏材質與琉璃瓦相同，更能減少由收縮引起琉璃瓦龜裂的現象）作為臥瓦層。30°以下坡屋麵直接采用水泥：砂：粘土膏=1：6.83：0.659水泥混合砂漿臥瓦；30°以上坡屋麵在基層施工時預埋銅絲掛瓦條與瓦件綁紮，然後再用水泥混合砂漿臥瓦。

5  工藝流程及操作要點

5.1  工藝流程

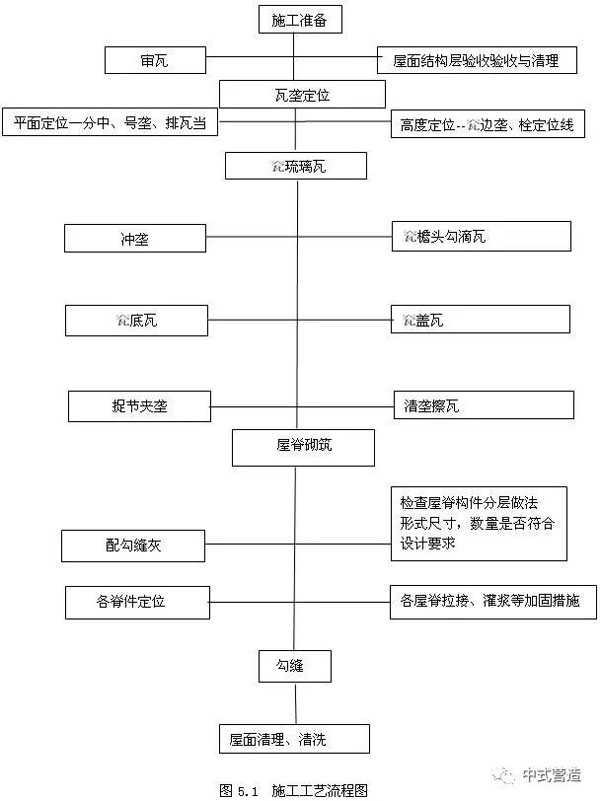

施工工藝流程見圖5.1

     5.2  操作要點：

5.2.1  施工準備

1  基層驗收

1） 組織對上一道工序的驗收，清除砼基層表麵的殘留隔離劑、砂漿和灰塵等，並對屋麵凸出部位和蜂窩等進行處理。

2） 對30°以上坡屋麵采用預埋銅絲掛瓦條，在基層施工應注意檢查，確保銅絲掛瓦條在間距、位置、數量能滿足要求。

2  安排專人對瓦件進行挑選。

1）采取手敲、聽聲，尺量、分類堆放等手段對琉璃瓦色澤進行選擇和外行尺寸分類。對於不合格的一律剔除。同一坡麵選擇同一色澤瓦，不能摻合使用，以達到整體色澤相協調。

2）提前四小時將瓦用清水浸泡，貼前取出涼幹，瓦麵無水漬方可使用。

5.2.2  瓦壟定位

1、平麵定位----分中、號壟、排瓦當（以歇山屋頂為例）

（1）歇山前後坡分中號壟

1)在屋脊部位找出屋頂正中點，此點即為坐中底瓦的中點。

2)兩端從博縫外皮往裏返，找出兩個瓦口的位置和第二塊瓦口的中點，這個中點就是邊壟底瓦中。

3)將上述三個中點號在脊部灰背上。

4)將這三個中點平移到簷頭連簷上並釘好五個瓦口。

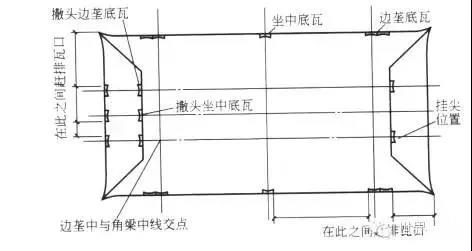

5)在釘好的瓦口間趕排瓦當(圖5.2.2)。

（2）撒頭分中號壟方法：

1)量出前後坡簷頭邊壟中點至翼角轉角處的距離，按照同樣的距離，向撒頭量出撒頭部位邊壟中。

2)撒頭正中即為撒頭坐中底瓦中。

3)按照這三個中，釘好三個瓦口。

4)在這三個瓦口之間趕排瓦當。

5)將各壟蓋瓦中平移到上端小紅山附近，並在灰背上號出標記。

翼角部分同廡殿翼角作法。

翼角不分中，在前後坡和撒頭釘好的瓦口連簷合角處之間趕排瓦當。應注意前後坡與撒頭相交處的兩個瓦口應比其他瓦口短2/10～3/10，否則勾頭就壓不住割角滴子瓦當瓦翅。

2、高度定位----邊壟、栓定位線

在每坡兩端邊壟位置拴線、鋪灰，各兩趟底瓦、一趟蓋瓦。歇山建築要同時好排山勾滴。披水排山做法的，要下好披水簷，做好梢壟。兩端的邊壟應平行，囊(瓦壟的曲線)要一致，邊壟囊要隨屋頂囊。在實際操作中，完邊壟後應調垂脊，調完垂脊後再瓦。

以兩端邊壟蓋瓦壟“熊背”為標準，在正脊、中腰和簷頭位置拴三道橫線，作為整個屋頂瓦壟的高度標準。脊上的叫“齊頭線”，中腰的叫“楞線”或“腰線”，簷頭的叫“簷口線”。脊上與簷頭的兩條線又可統稱為上下齊頭線，如果坡長屋大，可以拴三道楞線。

如圖5.2.2

5.2.3  簷頭勾滴瓦

勾滴即勾頭瓦和滴水瓦(滴子)。簷頭勾頭和滴水瓦要拴兩道線，一道線拴在滴水尖的位置，滴水瓦的高低和出簷均以此為標準。第二道線即衝壟之前拴好的“簷口線”，勾頭的高低和出簷均以此為標準。滴子瓦的出簷最多不超過本身長度的一半，一般在6一lOcm之間。勾頭出簷為瓦頭(瓦當)的厚度，就是說，勾頭要緊靠著滴子，勾頭的高低以簷線為準滴子瓦蚰蜒當。勾頭之下，應放一塊遮心瓦(可以用碎瓦片代替)。遮心瓦的作用是遮擋勾頭裏的蓋瓦灰。然後用釘子從勾頭上的圓洞上釘入灰裏，釘子上扣釘帽，內用麻刀灰塞嚴。在實際操作中，為防止釘帽損壞，往往最後扣安。為操作方便，簷頭勾滴瓦可隨每壟瓦進行。

5.2.4 板瓦、筒瓦：

1  屋麵上瓦，要做到有序有計劃上瓦，前後坡必須對稱上瓦，不允許單坡一次性上瓦，並應合理均勻分布，便於操作，同時在操作中進行第二次審瓦，不準次瓦上屋麵使用，確保質量。

2   底瓦

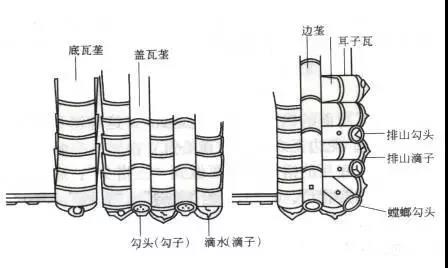

拴好瓦刀線後，鋪灰(或泥) 底瓦(如圖  5.2.4)。如用泥(指摻灰泥) ，還可在鋪泥  (術語稱為“打泥”)後再潑上白灰漿，此做法為”坐漿”。底瓦灰(泥)的厚度一般為4cm。底瓦應窄頭朝下，從下往上依次擺放。底瓦的搭接密度應能做到“三搭頭”，即每三塊瓦中，第一塊與第三塊能做到首尾搭頭。“三搭頭”是指大部分瓦而言，簷頭和靠近脊的部位則應“稀簷頭密脊”。底瓦灰(泥)應飽滿，瓦要擺正，不得偏歪。底瓦壟的高低和直順程度都應以瓦刀線為準。每塊底瓦的“瓦翅”，寬頭的上棱都要貼底瓦壟近瓦刀線。底瓦時還應注意“喝風”與“不合蔓’的問題。“不合蔓”是指瓦的弧度不一致造成合縫不嚴，“喝風”是泛指合縫不嚴，既包括瓦的不合蔓，也包括由於擺放不當造成的合縫不嚴。在操作中應注意避免由於擺放不當而造成的喝風，對於明顯不合蔓的瓦，應盡量選換。

如圖  5.2.4

注：底瓦即為板瓦，蓋瓦即為筒瓦。

3  背瓦翅

擺好底瓦以後：要將底瓦兩側的灰（泥）順瓦翅用瓦刀末齊，不足之處要用灰（泥）補齊，“背瓦翅”一定要將灰（泥）“背”足、拍實。

4  紮縫

“背”完瓦翅後，要在底瓦壟之間的縫隙處(稱作“蚰蜒當”）用大麻刀灰塞嚴塞實，這一過程叫做“紮縫”，紮縫灰應能蓋住兩邊底瓦壟的瓦翅。

5  蓋瓦

按楞線到邊壟蓋瓦瓦翅的距離調整好“吊魚”的長短，然後以吊魚為高低標準“開線”。瓦刀線兩端以排好的蓋瓦壟為準。蓋瓦灰應比底瓦灰稍硬，蓋瓦不要緊挨底瓦，它們之間的距離叫“睜眼”。睜眼不小於筒瓦高的1／3。蓋瓦要熊頭朝上，從下往上依次安放，上麵的筒瓦應壓住下麵筒瓦的熊頭，熊頭上要掛素灰即抹“熊頭灰”(又叫“節子灰”)。熊頭灰應根據琉璃瓦的顏色摻色(黃色琉璃瓦摻紅土粉，其他摻青灰)。熊頭灰一定要抹足擠嚴。蓋瓦壟的高低、直順都要以瓦刀線為準，每塊蓋瓦的瓦翅都應貼近瓦刀線。如果瓦的規格不一致，應特別注意不必每塊都“跟線”，即應“大瓦跟線，小瓦跟中”，否則會出現一側齊、一側不齊的情況。如果不是宮殿式建築，可用摻灰泥蓋瓦。

6  捉節夾壟

將瓦壟清掃幹淨後用小麻刀灰(摻顏色)在筒瓦相接的地方勾抹，然後用夾壟灰(摻色)將睜眼抹平。夾壟應分糙細兩次夾，操作時要用瓦刀把灰塞嚴拍實。上口與瓦翅外棱抹平，叫做“背瓦翅”。

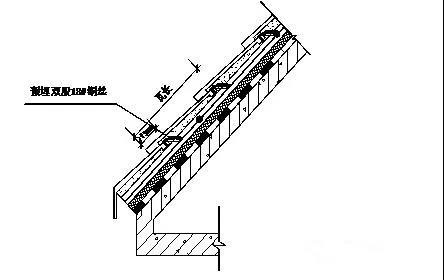

7  固定瓦片：對30°以下坡屋麵直接采用水泥混合砂漿臥瓦（砂：粘土膏=1：6.83：0.659）；對30°以上坡屋麵除了在基層施工時預埋雙股18#銅絲掛瓦條與瓦件綁紮外，且在瓦底采用水泥混合砂漿臥瓦（水泥：砂：粘土膏=1：6.83：0.659），砂漿要飽滿。最薄處水泥砂漿臥瓦層厚度應≥20mm。如圖5.2.4。

8  筒瓦中至中的距離應等於正擋溝長度加灰縫寬，灰縫寬最大不超過15mm  .

5.2.5  安裝擋溝瓦：

用飽滿砂漿將屋脊瓦滿臥於兩側的主瓦上，在屋脊瓦和主瓦的交接處采用擋溝瓦，將主瓦和屋脊瓦連接，擋溝瓦也要采用飽滿砂漿粘貼，以避免雨水侵入瓦內，同時保證屋麵瓦的美觀性。在屋麵陰角處采用排水溝瓦與主瓦連接，做法同主瓦施工工藝相同。根據施工工序的安排，逐步退式施工至臨時馬道時，將屋脊封頭用飽滿砂漿粘貼至屋脊交接處。

5.2.6  安裝屋脊瓦

當主瓦施工到屋脊處時，斜脊由斜脊封頭瓦開始，斜脊瓦自下向上搭接鋪至正脊，在用脊瓦鋪正屋脊，正屋脊由大封頭瓦開始，用脊瓦搭接鋪至末端以小封頭瓦收口。所有脊瓦安裝必須拉線鋪設，鋪設時砂漿應飽滿，勾縫平順，隨裝隨抹幹淨，保持瓦麵整潔。

5.2.7   勾縫：

清掃幹淨屋脊，用摻有同蓋瓦相同顏色的麻刀灰等在相接的地方勾抹緊密。要及時將瓦麵擦抹潔淨，防止灰漿汙染釉麵。

5.2.8  屋麵琉璃瓦施工完畢後，清潔瓦麵的灰漿，每天在完工部分安裝瓦件及最後的工序後，要用幹淨的棉紗將瓦麵清理幹淨，以保持瓦的清潔及亮度。

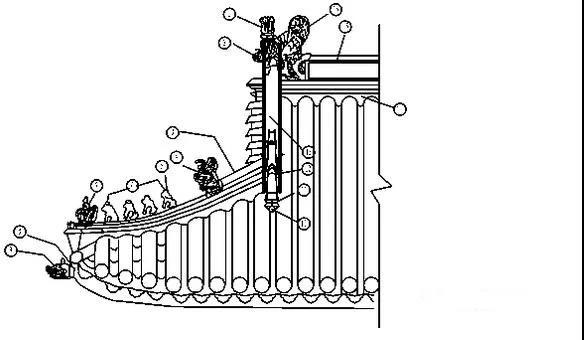

①-劍把  ②-背獸  ③-戧脊獸後  ④-戧獸  ⑤-戧脊獸後  ⑥-各樣走獸

   ⑦-仙人騎鳳  ⑧-遮朽瓦  ⑨-套獸  ⑩-池水 11-瓦條  12-獸座  13-垂獸

14-擋溝  15-正脊  16-正吻
